B6 блоки VDI 20 30 40 50 60

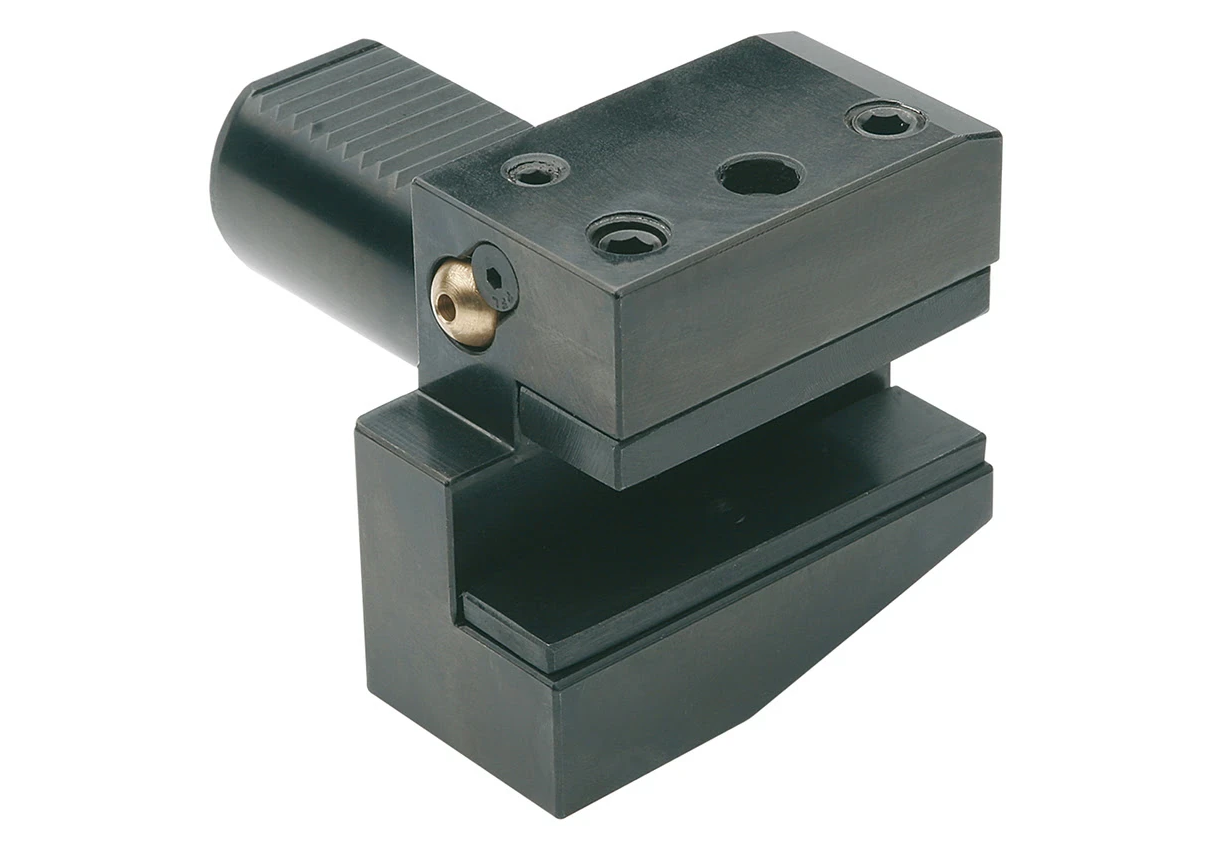

VDI Проходной / подрезной левый радиальный держатель DIN 69880 EVERMORE Тайвань
- Левое исполнение
- Короткий
- Наружная подача СОЖ

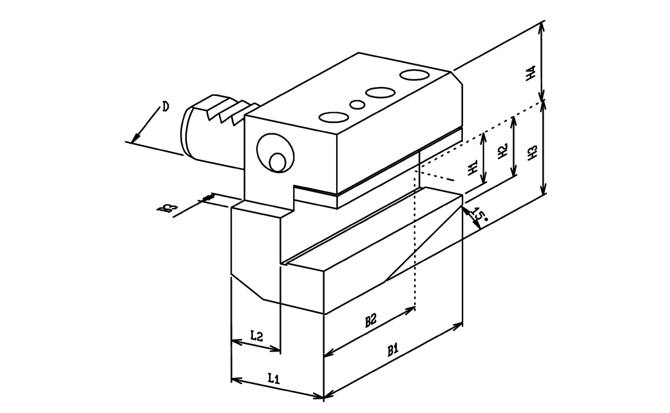

Характеристики VDI оправки форма B6
| Модель | Артикул | D | B1 | B2 | B3 | H1 | H2 | H3 | H4 | L1 | L2 | Вес (кг) |
| B6-20x16 | 404503-000 | VDI 20 | 75 | 50 | 7 | 16 | 19 | 30 | 25 | 30 | 16 | 0,8 |
| B6-30x20 | 405503-000 | VDI 30 | 100 | 65 | 10 | 20 | 26 | 38 | 28 | 40 | 22 | 1,8 |
| B6-40x25 | 406503-000 | VDI 40 | 118 | 76 | 12.5 | 25 | 35 | 48 | 32.5 | 44 | 22 | 2,9 |
| B6-50x32 | 407503-000 | VDI 50 | 130 | 80 | 16 | 32 | 42 | 60 | 35 | 55 | 30 | 5,0 |
| B6-60x32 | 407515-000 | VDI 60 | 145 | 83 | 16 | 32 | 46 | 62.5 | 42.5 | 60 | 30 | 7,0 |
Типы креплений оснастки револьверных голов
Типы креплений инструментальной оснастки в современных револьверных головках станков с ЧПУ, представены в двух вариациях:
1. Осевой тип крепления VDI (ось хвостовика блока параллельна оси вращения шпинделя)
2. Радиальный тип крепления VDI, BMT (ось хвостовика блока перпендикулярна оси вращения шпинделя)
Оба типа имеют как преимущества так и недостатки, а их выбор обусловлен техничекими характеристиками станка и задачами конечного пользователя.
